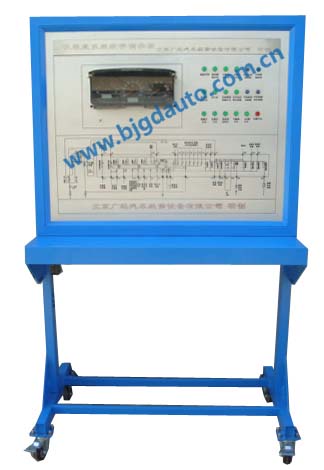

產品名稱：組合儀表系統示教板
產品詳情 ：
設備說明
設備采用原車儀表系統器件組成，包括：組合儀表、信號模擬機構、系統電路圖、檢測端子。本臺架可以完整展示儀表系統的工作原理和全部功能，適合中高等汽車院校與培訓機構對學員進行教學的需要。儀表全部節點配置檢測端子，可以實現各個端子的電阻、電壓檢測；面板繪有系統電路圖解，方便進行數據分析；配備制動開關、充電指示開關、水溫調節機構、里程表調節機構、轉速調節機構、燃油表調節機構，遠光/近光模擬開關、警告開關等模擬機構共17項，使儀表系統功能教學得以充分體現。
電路原理圖面板制造工藝先進，采用高端鋁塑板噴繪技術加工，不變形，不褪色。學員可直觀對照電路圖和實物，認識和分析該系統的工作原理。面板安裝有4mm外接檢測端子，可直接在面板上檢測各傳感器、執行器、控制單元管腳的參數，如電阻、電壓、電流、頻率信號等。
配置智能化故障設置和考核系統，硬件和軟件通訊上的采用電流跟隨抗干擾設計，可設定電路的線路斷路、虛接故障；能夠設置與控制模塊管腳有關的常見故障，可根據設備使用要求調整故障設置點的數量和類型，具有實訓和教學兩種使用模式，具有電源錯接保護功能，具有電源過流熔斷保護功能。
實訓項目：
汽車儀表系統總體認識
組合儀表的功能
組合儀表的結構、功用、端子、接線
組合儀表的數據檢測
